Xin AnengfournituresTransport du rouleau libredes solutions conçues pour soutenir le côté chargé des convoyeurs à bande tout en réduisant l'affaissement de la bande, la résistance au fonctionnement et l'usure inutile. Avec une conception axée sur une rotation stable, une étanchéité fiable et un voile radial contrôlé, ces rouleaux peuvent prendre en charge les applications exigeantes de manutention de matériaux en vrac et sont conçus pour jusqu'à 30 000 heures de service dans des conditions de travail normales.
Un rouleau libre porteur est l'un des composants essentiels d'un système de convoyeur à bande car il soutient en permanence à la fois la bande transporteuse et le matériau transporté. Des rouleaux correctement sélectionnés aident à maintenir la forme de la bande, à répartir la charge, à réduire la friction et à favoriser un transport stable. Ce guide explique le fonctionnement des rouleaux porteurs, leurs principaux composants, leurs facteurs de performance, les configurations disponibles, les considérations de sélection et les pratiques de maintenance. Il examine également pourquoi la précision des rouleaux, les roulements, l'étanchéité, la qualité des matériaux et les conditions de fonctionnement du convoyeur doivent tous être pris en compte lors du choix d'un fournisseur de rouleaux fous.
Table des matières
- Qu'est-ce qu'un rouleau libre de transport ?
- Comment fonctionne un rouleau libre de transport ?
- Quels sont les éléments clés ?
- Quels avantages apporte-t-il ?
- Quels types de rouleaux de transport sont disponibles ?
- Comment choisir le bon rouleau ?
- Quels facteurs techniques affectent les performances ?
- Comment prolonger la durée de vie des rouleaux de convoyeur ?
- Foire aux questions
- Conclusion
Qu'est-ce qu'un rouleau libre de transport ?
Un rouleau libre porteur est un composant de convoyeur rotatif installé sous le côté porteur d'un convoyeur à bande. Sa tâche principale est de soutenir la bande et les matériaux en vrac placés dessus lorsque la bande se déplace le long du trajet de transport.
Contrairement à une poulie d'entraînement de convoyeur, qui fournit la force motrice, un rouleau fou fournit principalement un support mécanique et un contact de roulement contrôlé. Plusieurs rouleaux sont normalement disposés comme un ensemble de rouleaux, permettant à la courroie de conserver un profil approprié tout en transportant le matériau.
En fonction de la conception du convoyeur, les rouleaux porteurs peuvent être configurés comme des rouleaux à auge standard, des dispositions plates, des conceptions orientées impact, des configurations à alignement automatique ou des solutions en forme de V. La configuration correcte dépend de la largeur de la bande, des caractéristiques du matériau, de la vitesse du convoyeur, des conditions de chargement et des exigences d'installation.
Pour les fabricants et les intégrateurs de systèmes, le choix du rouleau de renvoi approprié n'est donc pas une simple décision d'achat de composants. Cela affecte directement la stabilité du convoyeur, le suivi de la bande, la consommation d'énergie, la fréquence de maintenance et la durée de vie.
Comment fonctionne un rouleau libre de transport ?
Pendant le fonctionnement, la bande transporteuse se déplace sur une série de rouleaux rotatifs. Au fur et à mesure que le matériau en vrac est chargé sur la bande, son poids est transféré à travers la bande vers l'ensemble de rouleaux, puis vers le châssis du convoyeur.
Un agencement de transport bien conçu remplit simultanément plusieurs fonctions :
- Supporte le poids du tapis roulant vide.
- Supporte la charge matérielle transportée.
- Aide à maintenir le profil de ceinture prévu.
- Réduit l'affaissement de la ceinture entre les points d'appui.
- Limite la résistance au roulement lors du convoyage.
- Aide à maintenir un transport fluide des matériaux.
- Réduit les contraintes inutiles sur la bande transporteuse.

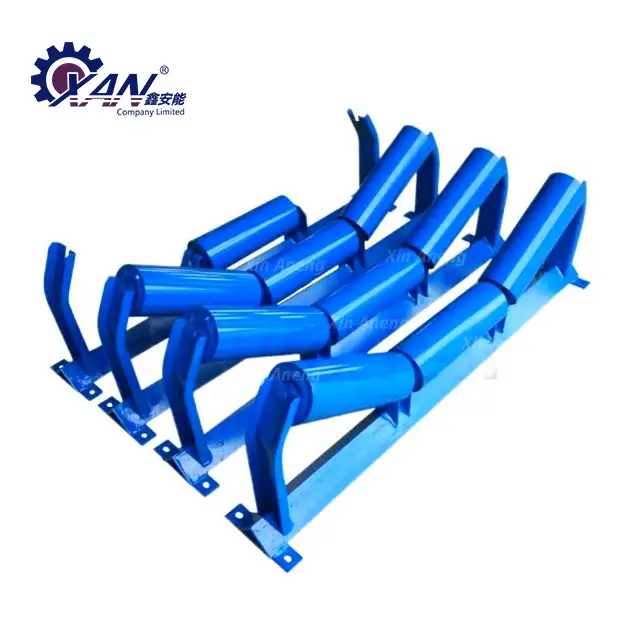

Dans un convoyeur en auge typique, plusieurs rouleaux sont positionnés selon un angle pour former une auge. Cette configuration augmente la capacité de la bande à retenir les matériaux en vrac et peut améliorer la capacité de transport sans nécessiter une largeur de bande excessive.
Quels sont les éléments clés ?
La fiabilité d'un rouleau de convoyeur dépend de l'interaction de plusieurs composants plutôt que de la seule coque du rouleau. Un ensemble de rouleaux porteurs typique peut comprendre un arbre, des roulements, des joints, des embouts, des sièges de roulement, un tube de rouleau et une lubrification appropriée.
| Composant | Fonction principale | Pourquoi c'est important |
|---|---|---|
| Tube à rouleau | Fournit la surface de support rotative pour la ceinture | Affecte la douceur de fonctionnement, la durabilité et le contact avec la courroie |
| Arbre | Fournit un support structurel pour l’ensemble rotatif | Doit résister aux charges de fonctionnement sans déformation excessive |
| Palier | Permet au rouleau de tourner avec une résistance contrôlée | Influe directement sur la qualité de rotation et la durée de vie |
| Joint | Aide à empêcher les contaminants de pénétrer dans la zone du roulement | Important pour les environnements poussiéreux, humides et exigeants |
| Embout | Prend en charge et protège les composants internes | Contribue à l’intégrité de l’assemblage et aux performances d’étanchéité |
| Lubrification | Réduit la friction interne et l’usure | Permet un fonctionnement plus fluide et une durabilité des roulements |
Pour cette raison, le contrôle qualité doit couvrir les matières premières, les roulements, les joints, la précision de la production, les processus d'assemblage et l'inspection finale plutôt que de se concentrer uniquement sur l'apparence extérieure du rouleau.
Quels avantages apporte-t-il ?
1. Meilleur support de ceinture
Un support continu réduit l'affaissement excessif de la bande et aide à maintenir une surface de transport stable. Ceci est particulièrement important lorsque le convoyeur manipule des matériaux en vrac lourds ou chargés en continu.
2. Usure réduite de la courroie
La répartition uniforme de la charge de matériau contribue à réduire les contraintes localisées sur la courroie. Une rotation correcte des rouleaux peut également minimiser les frictions inutiles entre la courroie et le système de support.
3. Manutention plus fluide des matériaux
La rotation stable du rouleau permet à la bande de se déplacer de manière constante le long du parcours du convoyeur. Cela peut contribuer à un flux de matériaux plus fluide et à réduire les perturbations opérationnelles.
4. Durée de vie plus longue de la bande transporteuse
Lorsque la courroie est correctement soutenue et que la résistance au roulement est contrôlée, les contraintes mécaniques inutiles peuvent être réduites. Au fil du temps, cela peut contribuer à prolonger la durée de vie de la courroie et à réduire les coûts de remplacement.
5. Besoins de maintenance réduits
Des roulements fiables, une étanchéité efficace, une fabrication précise et des matériaux appropriés peuvent réduire la fréquence du remplacement prématuré des rouleaux et des temps d'arrêt imprévus du convoyeur.
Quels types de rouleaux de transport sont disponibles ?
Il n’existe pas de configuration unique de roue libre adaptée à chaque convoyeur. Différentes configurations de convoyeurs et conditions de manutention nécessitent différentes dispositions de support.
- Rouleaux à auge standard :Couramment utilisé sur le côté chargé des convoyeurs à bande de matériaux en vrac pour former un profil d'auge.
- Rouleaux plats :Convient aux applications où un profil de courroie plate est requis.
- Rouleaux à impact :Conçu pour les zones où le matériau tombe sur la ceinture et où une absorption supplémentaire des chocs est requise.
- Roues folles à alignement automatique :Utilisé pour aider à contrôler le suivi de la courroie et à réduire le dérapage de la courroie.
- Rouleaux en forme de V :Utilisé pour des configurations de convoyeurs particulières où un agencement de support en forme de V est préféré.
Lors de la conception ou de la mise à niveau d'un système de convoyeur, le type de roue libre doit être sélectionné avec la courroie, la poulie, le support, le point de chargement et la structure globale du convoyeur plutôt que traité comme un composant isolé.
Comment choisir le bon rouleau ?
Choisir le bon rouleau nécessite plus que de faire correspondre un numéro de pièce de catalogue. Les ingénieurs et les équipes d’achat doivent évaluer l’environnement opérationnel complet.
- Déterminer la largeur de la courroie :Les ceintures plus larges nécessitent généralement des systèmes de support plus grands et configurés de manière plus appropriée.
- Vérifiez la vitesse de la courroie :Des vitesses plus élevées imposent des exigences plus élevées en matière de stabilité de rotation, d’équilibre, de roulements et d’étanchéité.
- Évaluer la capacité de transport :La disposition des rouleaux doit supporter à la fois le poids de la bande et la charge maximale de matériau.
- Tenez compte des caractéristiques des matériaux :Les matériaux abrasifs, poussiéreux, humides, collants ou corrosifs peuvent nécessiter des choix de matériaux et d'étanchéité spécifiques.
- Vérifiez les conditions d'installation :La température, l'humidité, l'exposition à la poussière, l'installation à l'extérieur et les conditions de nettoyage peuvent influencer le choix des rouleaux.
- Confirmer la compatibilité dimensionnelle :Les dimensions de l'arbre, le diamètre des rouleaux, la configuration du cadre et les dimensions de montage doivent correspondre au convoyeur.
Par exemple, les données publiées sur les performances des rouleaux porteurs peuvent couvrir des largeurs de bande d'environ 500 mm à 2 400 mm, avec une capacité de transport variant en fonction de la largeur et de la vitesse de la bande. Cela démontre pourquoi les paramètres de fonctionnement doivent être confirmés avant de finaliser une spécification.
Quels facteurs techniques affectent les performances ?
La précision est l’une des considérations les plus importantes lors de l’évaluation d’un rouleau de convoyeur industriel. Un voile radial excessif peut augmenter les vibrations et la résistance, tandis qu'une mauvaise performance des roulements ou de l'étanchéité peut raccourcir la durée de vie.
| Facteur de performance | Effet potentiel | Mise au point recommandée |
|---|---|---|
| Faux-rond radial | Peut influencer les vibrations et la stabilité du fonctionnement de la courroie | Maintenir une précision de fabrication appropriée |
| Qualité des roulements | Affecte la résistance à la rotation et la durabilité | Utiliser des roulements adaptés aux conditions de fonctionnement |
| Performances d'étanchéité | Aide à protéger les composants internes de la contamination | Adaptez les joints à la poussière, à l’humidité et à l’exposition environnementale |
| Surface du rouleau | Influence le contact avec la courroie et la résistance à la course | Gardez la surface lisse et correctement finie |
| Résistance de l'arbre | Détermine la résistance aux charges axiales et opérationnelles | Sélectionnez les dimensions en fonction de la charge réelle |
| Lubrification | Influence la friction et l’usure des roulements | Utiliser une graisse adaptée et une protection interne efficace |
Selon les informations techniques disponibles, les rouleaux de Xin Aneng utilisent des roulements spécialisés, de la graisse à base de lithium et des joints internes et externes. Le produit est spécifié pour une durée de vie allant jusqu'à 30 000 heures dans des conditions de travail normales, bien que la durée de vie réelle dépende de la charge, de la vitesse, de l'environnement, de la maintenance, de l'installation et d'autres facteurs de fonctionnement.
Comment prolonger la durée de vie des rouleaux de convoyeur ?
Même un rouleau bien fabriqué nécessite une installation et un entretien appropriés. Un programme de maintenance préventive peut aider à identifier les problèmes avant qu’ils ne se transforment en pannes de courroie ou de convoyeur.
- Inspectez régulièrement les rouleaux pour détecter tout bruit ou vibration anormal.
- Recherchez des signes de grippage ou de rotation à haute résistance.
- Inspectez les joints pour détecter tout dommage ou contamination visible.
- Surveillez le suivi de la bande et étudiez les déviations persistantes de la bande.
- Retirez le matériau accumulé autour de l’ensemble de rouleaux.
- Vérifiez les cadres de montage et les arbres pour déceler tout jeu ou déformation.
- Remplacez rapidement les rouleaux endommagés pour éviter des dommages secondaires à la courroie.
- Conservez des enregistrements de maintenance pour identifier les modèles de pannes récurrentes.
L'inspection de routine est particulièrement importante dans les secteurs miniers, des agrégats, des ports, de la production d'électricité, du ciment, de la métallurgie et dans d'autres environnements de manutention de matériaux en vrac où les convoyeurs peuvent fonctionner pendant de longues périodes sous des charges importantes.
Foire aux questions
Quel est l’objectif principal d’un rouleau porteur porteur ?
L'objectif principal est de soutenir le côté chargé d'une bande transporteuse et le matériau transporté. Il aide à maintenir la forme de la bande, à réduire l’affaissement, à contrôler la résistance au roulement et à favoriser une manutention stable des matériaux.
Quelle est la différence entre un rouleau porteur et un rouleau retour ?
Un rouleau de transport supporte le côté porteur chargé de la bande, tandis qu'un rouleau de retour prend en charge le côté retour vide lorsque la bande revient vers la zone de chargement du convoyeur.
En quoi une roue folle porteuse est-elle différente d'une roue folle à impact ?
Un rouleau porteur standard soutient principalement la bande et le matériau pendant le transport. Une roue à percussion est généralement positionnée dans les zones de chargement où la chute de matériaux crée des forces d'impact plus élevées et où une protection supplémentaire de la courroie est requise.
Combien de temps un rouleau fou porteur peut-il durer ?
La durée de vie dépend de la charge, de la vitesse, du matériau, de l'environnement, de l'installation, de la maintenance, de la qualité des roulements et de l'étanchéité. Xin Aneng spécifie jusqu'à 30 000 heures dans des conditions normales de travail, mais les performances réelles doivent être évaluées en fonction de l'application spécifique.
Quelles informations les acheteurs doivent-ils fournir lors de leur commande ?
Les acheteurs doivent normalement fournir la largeur de la bande, la vitesse de la bande, la capacité de transport, les caractéristiques des matériaux, la disposition du convoyeur, le diamètre des rouleaux, les dimensions de l'arbre, l'environnement d'installation et toute exigence technique ou dimensionnelle applicable. Fournir des informations complètes aide le fabricant à recommander une configuration appropriée.
Conclusion
Un rouleau libre porteur peut être un composant relativement petit dans un système de convoyeur complet, mais son influence sur le support de la bande, la stabilité de la manutention, l'usure, la maintenance et l'efficacité opérationnelle globale est significative. La bonne combinaison de structure de rouleaux, de roulements, de joints, de lubrification, de précision dimensionnelle et de conception spécifique à l'application peut aider les opérateurs de convoyeurs à obtenir des performances plus fiables à long terme.
Pour les projets nécessitant des composants de convoyeur fiables, la solution Carrying Idler Roller de Xin Aneng offre une option pour les applications exigeantes de transport de matériaux en vrac. Si vous sélectionnez des rouleaux pour un nouveau convoyeur, remplacez des rouleaux existants ou développez un système de transport personnalisé,Contactez-nousavec la largeur, la vitesse, la capacité et les conditions de fonctionnement de votre bande pour discuter d'une solution adaptée à votre projet.
