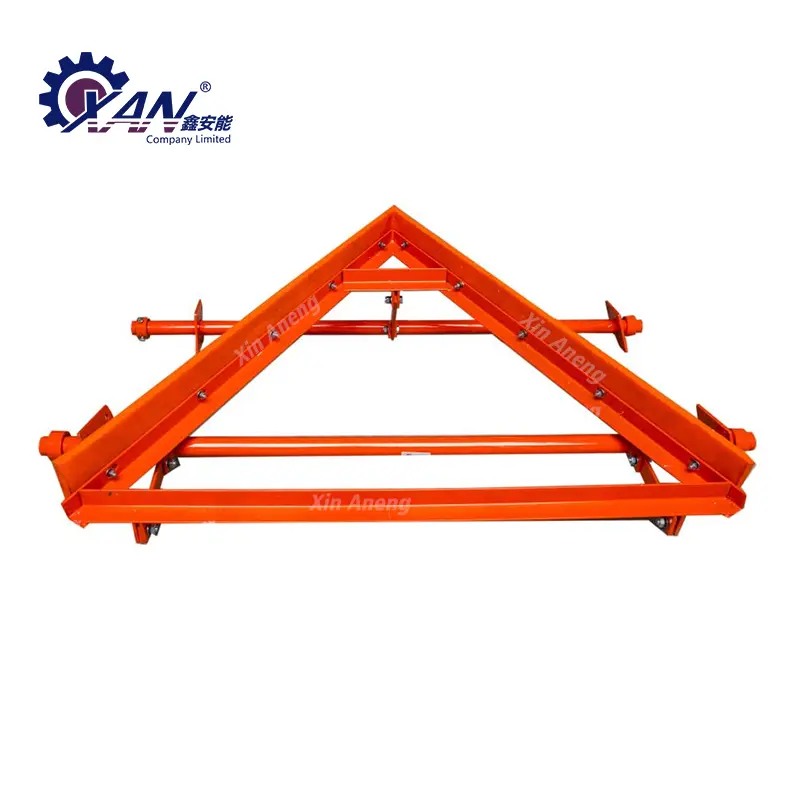

Nettoyeur de courroie de retour de charrue en V

Nettoyeur de courroie de retour de charrue en V

Il est principalement utilisé pour nettoyer le matériau collé à la surface non portante de la bande transporteuse au niveau du tambour inverseur du convoyeur à bande afin d'assurer la propreté de la bande transporteuse et d'empêcher de gros morceaux de matériau d'adhérer entre le tambour et la bande transporteuse. et causant des dommages à l'équipement. Conception unique en forme de grattoir, le bord avant du grattoir peut gratter rapidement et efficacement les débris et l'humidité de la bande transporteuse. Le grattoir est fabriqué en polyuréthane, qui est résistant à l'usure, a une longue durée de vie et a un faible coût de remplacement ; gréement anticorrosion à haute résistance La boucle en spirale peut ajuster la position horizontale du nettoyeur avec précision, commodité et rapidité, garantissant que le nettoyeur est toujours dans les meilleures conditions de nettoyage.

▲ Taille de la tête de coupe : tête de coupe en polyuréthane sans couture intégrée à angle de 60 degrés, hauteur 120 mm, épaisseur 20 mm, la longueur d'un côté est égale à la bande passante et la largeur de distribution du matériau est égale à la largeur de la courroie ;

▲ Base de la lame : la plaque de fer de la base de la lame contient des trous de déplacement, qui peuvent être ajustés séparément en fonction de la forme de la courroie pour assurer un contact continu entre la lame du nettoyeur et la courroie ;

▲ Structure du support : le cadre adopte une conception de flèche ronde en acier à double équilibre, qui est plus stable (le diamètre de la flèche ronde en acier est de 60 mm, avec 4 plaques latérales rectangulaires aux deux extrémités, taille 150*250 mm, hauteur réglable). Lorsque la courroie saute de haut en bas, les bielles indépendantes avant et arrière peuvent ajuster le nettoyeur de haut en bas en fonction de la fluctuation de la courroie, gardant la tête du nettoyeur près de la courroie ;

▲ Paramètres de la tête de coupe : l'angle de la tête de coupe est de 60°, la hauteur du joint sans soudure intégré est de 120 mm et l'épaisseur est de 20 mm ;

▲ Autres paramètres accessoires : trois bielles ajustent l'angle d'inclinaison en fonction de la gravité de la hauteur d'installation. Les pattes de levage en six parties ont des coins arrondis pour une rotation flexible. Deux rampes rondes en acier d'un diamètre de 60 mm. Quatre plaques latérales 250x150mm sont fixées sur le châssis du convoyeur à bande : perçage ou soudure.

Installation du nettoyeur de courroie de retour de charrue V
