Compte tenu des problèmes ci-dessus dans les nouvelles précédentes, il y a deux solutions: la première consiste à faire avancer le nettoyeur de charbon, de sorte que le charbon dégagé est directement retiré sur la ceinture précédente; La seconde consiste à augmenter la hauteur de la chaussée, de sorte que le point de transfert des deux ceintures avant et arrière a une hauteur suffisante dans une certaine plage. Traitez ensuite une pelle à la poussière de charbon pour laisser le charbon dégagé se glisser à travers la pelle à poussière dans la ceinture précédente. Cependant, parfois en raison de la limitation de l'espace souterrain et de la technologie de construction, il est très difficile d'augmenter la hauteur de la chaussée.
Analyser les plusieurs scénarios discutés:
Schéma 1: Adoptez un dispositif de nettoyage entièrement mécanique et la structure spécifique est composée d'une tige de guidage, d'une poutre, d'un nettoyage et d'une bombe. Le concept de conception consiste à resserrer le faisceau et la tige à travers le ressort, et de s'assurer que la position du point A ne se déplace pas sous l'action articulaire du ressort et de la tige de guidage. Avec l'usure du bloc de nettoyage, la position du point A s'écarte progressivement de la position d'installation, et la position du point A est maintenue dans la position optimale en ajustant manuellement la position de la tige de guidage.
Les avantages de ce schéma sont:
1. Structure simple, faible coût et facile à fabriquer.
2. Le mécanisme adopte le nettoyage secondaire pour rendre l'effet de nettoyage plus complet.
Inconvénients et problèmes:
1. Le mécanisme a moins de contraintes, ce qui entraîne l'incertitude de la position du mécanisme, en particulier dans la conception, il n'est pas facile de déterminer sa position spécifique, et le processus de nettoyage ne peut pas être réalisé, et même des accidents peuvent se produire en cours d'utilisation.
2. Le ressort adopte un ressort d'étirement, ce qui augmente la difficulté de l'installation et n'est pas facile d'atteindre les exigences d'une installation pratique
Schéma 2: adopter un mécanisme de tige de guide de glissement mécanique
Les avantages de ce schéma sont:
1. Il est facile à installer et facile à réaliser la fonction de nettoyage.
2. En raison de l'ajout du pendule, l'opération est plus simple et la charge de travail des travailleurs est considérablement réduite.
Inconvénients et problèmes:
1. La rainure du guide n'est pas facile à réparer, et un cadre spécial doit être conçu pour y parvenir.
2. Cette méthode de puissance des cylindres hydrauliques interférera pendant le fonctionnement du produit, et il y a des risques de sécurité potentiels.
Effet d'utilisation

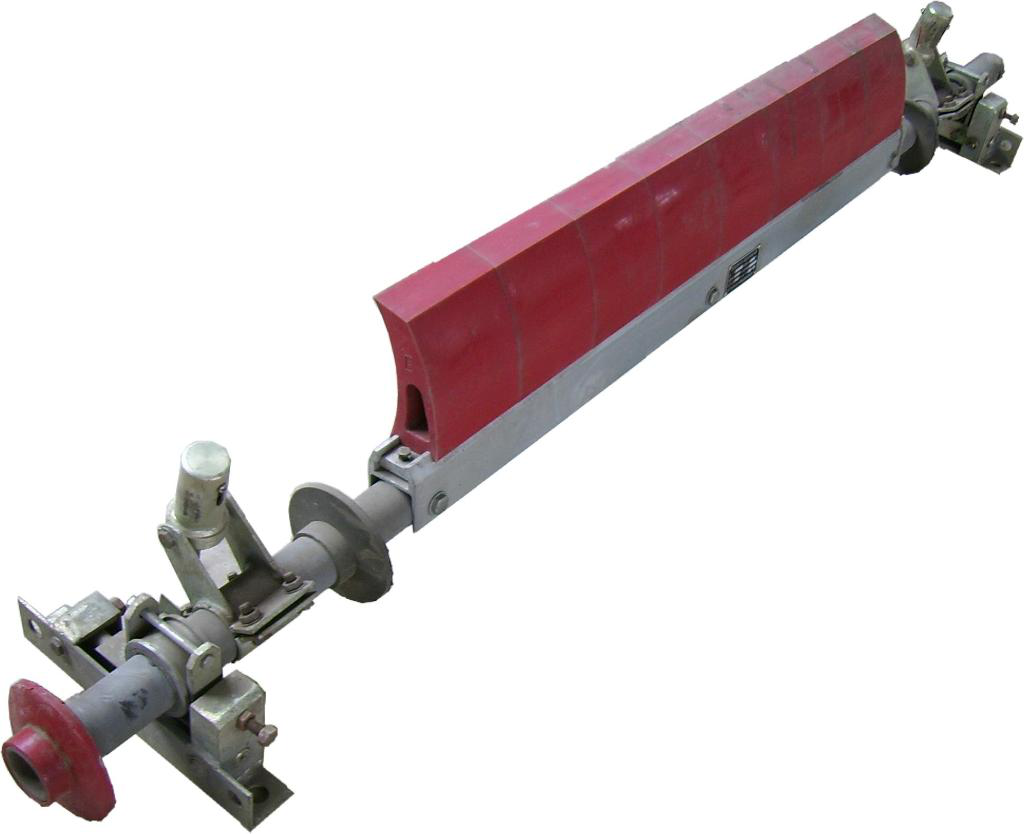

Étant donné que le nettoyeur est monté sur le tambour de déchargement, le charbon dégagé est directement sur la ceinture; Le nettoyeur est transformé en une structure de type cadre, de sorte que le nettoyeur devient deux voies et que l'effet de nettoyage est évident; Le nettoyeur peut dépasser l'attelle aux deux extrémités, et après avoir été endommagé, il peut être inversé pour continuer à être utilisé, puis remplacé après que les deux côtés sont portés, ce qui réduit le temps de remplacement de la peau de charbon. L'utilisation du levier croisé est de réduire la hauteur de la chaussée sans occuper l'espace de tour des deux ceintures pendant l'installation. Le nettoyeur peut être pressé contre le tambour avec une pression de contact élevée et de très bons résultats de nettoyage.
