Le convoyeur à courroie anti-bras anti-bras, un nettoyant à double voie est un nouveau type de nettoyant, qui a les caractéristiques des performances stables, un bon effet de nettoyage et un démontage et un assemblage faciles.

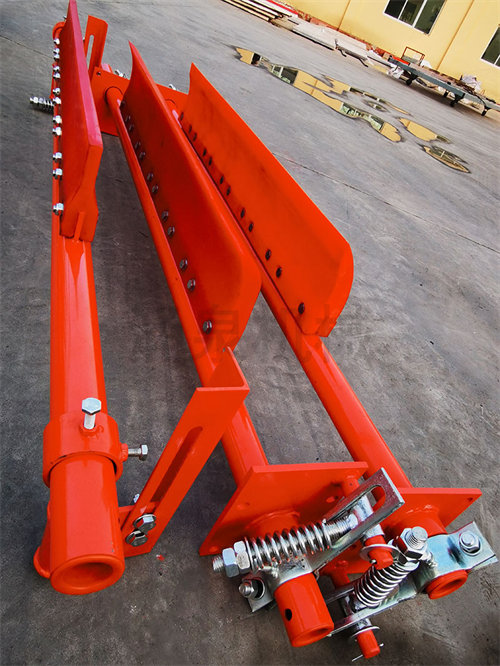

Le nettoyeur de convoyeur comprend un bloc de poulies fixe, une corde métallique, une bielle de connexion, un ensemble de grattoirs en caoutchouc, un contrepoids, un roulement de glissement divisé, un ensemble de grattoirs métalliques et d'autres composants, et ce qui suit est une brève introduction à chaque composant et à sa fonction.
1. Convoyeur
Le tapis roulant est une partie importante du convoyeur, le coût de la courroie du tapis roulant dans le convoyeur représente 30% ~ 50% du coût de l'ensemble de l'équipement, et certaines conditions de travail spécifiques nécessitent que le convoyeur ait les caractéristiques de la résistance à l'usure, de la résistance à la chaleur, du retard de la flamme, de la résistance à l'huile et de la résistance à l'ozone. Pendant le fonctionnement du convoyeur, la charge sur la courroie du convoyeur est extrêmement complexe et elle est soumise à la contrainte de flexion à travers le rouleau et le rouleau en plus de la contrainte de traction longitudinale. La plupart des dégâts de ceinture se manifestent comme usure sur la surface et les bords de travail, la rupture, la déchirure et le pelage causés par l'impact de grands matériaux pointus. Dans la conception du nettoyeur, il est nécessaire de sélectionner le matériau de bloc de nettoyage approprié pour éviter les dommages au tapis roulant autant que possible. Les ceintures de convoyeur ne sont pas décrites en détail comme leurs parties.
2. Roll simply

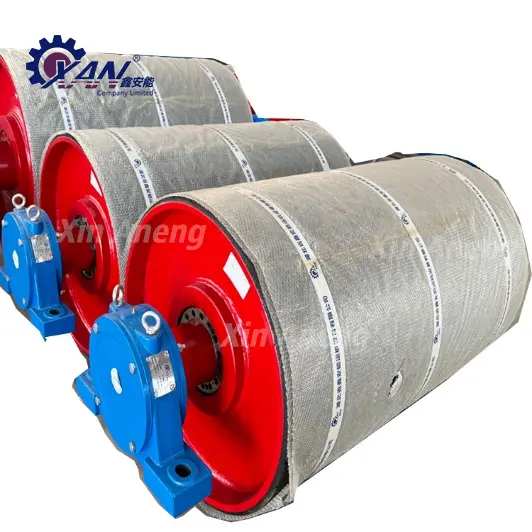

Le groupe de rouleaux est un composant important du convoyeur à courroie, et selon le rôle joué dans le convoyeur, le rouleau peut être divisé en deux catégories: le rouleau de transmission et le rouleau d'inversion. La fonction du tambour d'entraînement consiste à transférer le couple fourni par le lecteur vers la courroie du convoyeur.
L'inversion de la simplification du rouleau comprend la direction de la courroie de convoyeur à l'extrémité du convoyeur, la direction de l'augmentation de l'angle d'emballage de la poulie de transmission et la direction du dispositif de tension. Dans la conception du nettoyeur, il est pour le rouleau à la tête du convoyeur à courroie lourde, et la taille du rouleau détermine la largeur de la courroie du convoyeur et la largeur du nettoyeur, qui a un certain rôle directeur dans la conception du nettoyeur. Le tambour n'est pas non plus décrit en détail comme une partie plus propre.
3. Un bloc de poulie fixe
Le groupe de poulies fixes est composé de trois poulies, le premier joue le rôle de l'inversion, et les deuxième et troisième poulies jouent le rôle de l'ajustement de la distance afin que le contrepoids puisse être placé dans une position raisonnable.
4. Corde à métaux
La corde métallique est un élément important reliant le contrepoids et la bielle.
5. Une bielle
La bielle est un élément important reliant la corde métallique, le grattoir en caoutchouc et le grattoir métallique, qui joue un rôle dans la connexion des pièces supérieures et inférieures.
6. Ensemble de grattoir en caoutchouc
L'ensemble de grattoir en caoutchouc comprend quatre grattoirs en caoutchouc de la même spécification, un arbre de grattoir en caoutchouc, un siège de grattoir, un boulon de fixation du siège de grattoir et de l'arbre de grattoir, un boulon de fixation du grattoir en caoutchouc et du siège de grattoir, une côte de grattoir en caoutchouc et un écrou de tête de gratte-cariement en caoutchouc. L'ensemble de grattoir en caoutchouc est un composant critique du nettoyant global.
7. Coundre
La force pressante du grattoir en caoutchouc est fournie par deux ensembles de contrepoids, chacun composé de quatre morceaux de fonte avec un seul poids de dix kg et deux morceaux de fonte avec un seul poids de cinq kg.
8. Roulement coulissant divisé
Le roulement coulissant divisé est plus facile à installer que le roulement de roulement, ce qui apporte la commodité au processus d'assemblage du nettoyeur, et il porte une grande force, et sa partie fonctionnelle ne se déplacera pas souvent à un grand angle, et il est plus pratique de remplir le lubrifiant.
9. Un ensemble de grattoirs métalliques
L'ensemble de grattoir métallique se compose d'un morceau d'acier résistant à l'usure en M13, d'un support de grattoir métallique, d'un arbre de grattoir métallique, d'une barre de compression, d'un ressort de compression, d'une arbre de ressort de compression, d'un boulon de fixation pour le siège de grattoir et de l'arbre de grattoir et d'une vis de réglage pour la barre de compression et le tige de grattoir métallique.
